Medições de radiação líquida confiáveis em tempo real
Se você está planejando uma grande rede de sensores e deseja desempenho de longa duração com menos trabalho e menos orçamento, o SN-500 saldo radiômetro é perfeito para você. Obtenha precisão de nível de pesquisa por muito menos do que outros radiômetros de rede de quatro componentes. E é plug and play com o datalogger ZL6 e ZENTRA Cloud para acesso fácil e remoto aos dados, para que você possa visualizar seus dados quase em tempo real, onde quer que esteja.
Projetado para excelência

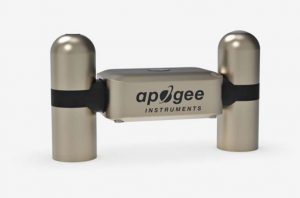

A radiação líquida é uma variável chave no balanço de energia de superfície e influencia os fluxos turbulentos, incluindo a evapotranspiração. O radiômetro de rede de quatro componentes Apogee SN-500 consiste em pares de piranômetros e pirgeômetros voltados para cima e para baixo para fornecer medições de radiação de ondas curtas e longas de entrada e saída. Cada sensor mede os quatro componentes separados da radiação líquida para melhor precisão.
Simples e preciso
Um design pequeno e leve significa fácil instalação usando um suporte de montagem (incluído) que simplifica o nivelamento preciso dos sensores.
Fácil acesso remoto aos dados
Combine o SN-500 com o ZL6 , onde todos os dados são conectados e fornecidos quase em tempo real pela nuvem. E com as medições de quatro componentes do SN-500, é muito fácil calcular qualquer número de parâmetros de radiação importantes, como radiação líquida, radiação de onda longa líquida, radiação de onda curta líquida, albedo, irradiância total, etc.
Especificações Técnicas:
|
Tipo de saída |
SDI-12 |
|
|
Tempo de resposta |
1 s (taxa de transferência de dados SDI-12; tempos de resposta do detector são 0,5 s) |
|
|
Ambiente operacional |
-50 a 80 C; 0 a 100% de umidade relativa |
|
|
Dimensões |
116 mm de comprimento, 45 mm de largura, 66 mm de altura |
|
|
Peso |
320 g (com haste de montagem e 5 m de fio condutor) |
|
|
Cabo |
Conector M8 (classificação IP68) para interface com o invólucro do sensor; 5 m de fio de par trançado blindado com quatro condutores e revestimento TPR; Terminação de plugue stereo ZL6 |
|
|
Dataloggers |
Compatível com as séries METER EM60, ZL6, ZSC e ProCheck |
|
|
ESPECIFICAÇÕES DO PIRGEÔMETRO |
||
|
Incerteza de calibração |
± 5% |
|
|
Faixa de medição |
-200 a 200 Wm-2 (irradiância de onda longa líquida) |
|
|
Repetibilidade de medição |
Menos de 1% |
|
|
Deriva de longo prazo |
Mudança de 2% na sensibilidade por ano |
|
|
Não-linearidade |
Menos de 1% |
|
|
Tempo de resposta do detector |
Menos de 0,5s |
|
|
Campo de visão |
150o |
|
|
Faixa espectral |
5 a 30 µm |
|
|
Resposta de temperatura |
Menos de 5% de -15 a 45 C |
|
|
Offset de aquecimento da janela |
Menos de 10 W m-2 |
|
|
Zero offset B |
Menos de 5 Wm-2 |
|
|
Erro de inclinação |
Menos de 0,5% |
|
|
Incerteza no total diário |
± 5% |
|
|
ESPECIFICAÇÕES DO PIRANÔMETRO |
||
|
Incerteza de calibração |
± 5% |
|
|
Faixa de medição |
0 a 2.000 W m-2 (irradiância de onda curta líquida) |
|
|
Repetibilidade de medição |
Menos de 1 % |
|
|
Deriva de longo prazo |
Menos de 2% ao ano |
|
|
Não-linearidade |
Menos de 1% |
|
|
Campo de visão |
180 ° (voltado para cima); 150 ° (voltado para baixo) |
|
|
Tempo de resposta do detector |
0,5s |
|
|
Faixa Espectral |
385 nm a 2105 nm (voltado para cima), 295 nm a 2685 nm (voltado para baixo); (50% pontos) |
|
|
Resposta direcional (cosseno) |
Menos de 30 Wm-2 no zênite solar de 80° (voltado para cima); Menos de 20% para ângulos entre 0 e 60 ° (voltado para baixo) |
|
|
Resposta de temperatura |
Menos de 5% de -15 a 45 C |
|
|
Zero offset A |
Menos de 5 W m-2 ; Menos de 10 W m (aquecido) |
|
|
Zero offset B |
Menos de 5 W m-2 |
|
|
Incerteza no total diário |
Menos de 5% |
